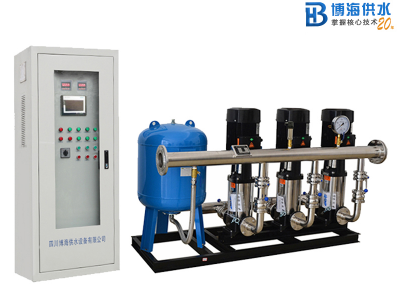

恒壓變頻供水設備手動運行

　　當按下SB7按鈕，用手動方式。按下SB10手動啟動變頻器。當系統壓力不夠需要增加泵時，按下SBn（n=1,3,5）按鈕，此時切斷電機變頻，同時啟動電機工頻運行,再起動下一臺電機。為了變頻向工頻切換時保護變頻器免于受到工頻電壓的反向沖擊，在切換時，用時間繼電器作了時間延遲，當壓力過大時，可以手動按下SBn（n=2,4,6）按鈕，切斷工頻運行的電機，同時啟動電機變頻運行�？筛鶕�(jù)需要，停按不同電機對應的啟停按鈕，可以依次實現手動啟動和手動停止三臺水泵.該方式僅供自動故障時使用.

　　恒壓變頻供水設備自動運行

　　由PLC分別控制某臺電機工頻和變頻繼電器，在條件成立時，進行增泵升壓和減泵降壓控制.

　　升壓控制：系統工作時，每臺水泵處于三種狀態之一，即工頻電網拖動狀態、變頻器拖動調速狀態和停止?fàn)顟B(tài).系統開始工作時，供水管道內水壓力為零，在控制系統作用下，變頻器開始運行，第一臺水泵M1，啟動且轉速逐漸升高，當輸出壓力達到設定值，其供水量與用水量相平衡時，轉速才穩定到某一定值，這期間M1處在調速運行狀態.當用水量增加水壓減小時，通過壓力閉環調節水泵按設定速率加速到另一個穩定轉速;反之用水量減少水壓增加時，水泵按設定的速率減速到新的穩定轉速.當用水量繼續增加，變頻器輸出頻率增加至工頻時，水壓仍低于設定值，由PLC控制切換至工頻電網后恒速運行;同時，使第二臺水泵M2投入變頻器并變速運行，系統恢復對水壓的閉環調節，直到水壓達到設定值為止。如果用水量繼續增加，每當加速運行的變頻器輸出頻率達到工頻時，將繼續發生如上轉換，并有新的水泵投人并聯運行.當最后一臺水泵M3投人運行，變頻器輸出頻率達到工頻，壓力仍未達到設定值時，控制系統就會發出故障報警.

　　降壓控制：當用水量下降水壓升高，變頻器輸出頻率降至起動頻率時，水壓仍高于設定值，系統將工頻運行時間最長的一臺水泵關掉，恢復對水壓的閉環調節，使壓力重新達到設定值.當用水量繼續下降，每當減速運行的變頻器輸出頻率降至起動頻率時，將繼續發生如上轉換，直到剩下最后一臺變頻泵運行為止。
